转鼓造粒机

我公司工作人员集多年复混肥生产经验,开发出的新一代回转式转鼓造粒机.该机具有外形美观,操作简单、能耗低、寿命长、干燥均匀、维修方便等特点,是国内较先进的造粒设备,该产品适用于冷、热造粒以及高、中、低浓度复混肥的大规模生产,该产品现已遍及各地.

转鼓造粒机主要特点:

1)投资少,经济效益好,性能可靠;

2)低功耗,无三废排放,操作稳定,维修方便,流程布局合理,技术先进,生产成本低;

3)成球强度高、外观质量好、耐腐蚀、耐磨损、能耗低;

    转鼓式造粒机筒体采用特殊的橡胶板内衬或耐酸不锈钢衬板,实现了自动除疤、脱瘤、取消了传统的刮刀装置; 该系列转鼓造粒机取得了河南省农业技术研究所的认可居国内前沿,是我国环境适用技术推广项目。

转鼓造粒机工作原理

    转鼓造粒机其工作原理是:由主电动机驱动皮带和皮带轮,通过减速机传动给主动轴,通过安装在主动轴上的对开式齿轮与固定在机体上的大齿轮圈 相齿合,相向工作。物料从进料端加入,经筒体内部。经筒体内部特殊结构的作用,将其制成颗粒,然后经出料口流出。由于物料的不断进入,造粒机的不断旋转, 方可实现大批量生产。

转鼓造粒机结构概述

整机可分为五大部分:

 1)托架部分:有机肥转鼓造粒机整个机体转动部分都由托架支撑,受力较大.因此该机托轮架部分均采用中碳钢板、槽钢 焊接而成,并通过了严格的质量控制和特殊的工艺要求,已达到本机所使用的目的。除此外更重要的是固定在架子上的托论,因考虑到其与机体滚带会产生较大磨 擦,我厂特意选用防腐、耐磨材料、大大提高了本机的使用寿命,托轮架也采用铸造一体技术.另在托轮架四角设有吊转钩,便于装卸运输.

 2)传动部分:整台造粒机传动部分是优为重要的整个机体的工作都有此而行.传动架均采用槽钢焊接而成,并通过了严格的质量要求.安 装在传动架上的主电动机和减速机均选用ISO性能可靠产品,质量可靠.电动机带动皮带轮、三角带、减速机传动给主轴,使机体工作,其中传动减速机于主轴工 作部分,采用尼龙轴销联接器相咬合传递驱动。

    a)大齿轮:固定在机体上,与传动小齿轮相齿合,相向带动机体工作,其采用高科技耐磨材料,使本机使用寿命更长。

    b)滚带:固定与机体两侧,以支撑整个机体。

 3)机体部分:整台造粒机机体部分尤为重要,其采用优中碳钢板焊接而成,内置特殊的橡胶衬板或耐酸不锈钢衬板,实现自动除疤,脱瘤,取消了传统的刮刀装置,并通过严格的质量控制和特殊的工艺要求,以达到本机所使用的目的。

转鼓造粒机主要技术参数:

规格筒体功率生产能力外形尺寸重量


倾角内径长度转速长*宽*高




0mmr/minKwt/hmt
ZG1.2*42-2.51.24175.51-34.6*2.2*2.02.7
ZG1.4*52-2.51.45147.53-51.8*2.8*2.38.5
ZG1.6*62-2.51.6611.5115-87.0*3.2*3.112.0
ZG1.8*72-2.51.8711.5158-108.3*3.5*3.318.5
ZG2.0*82-2.52.081118.510-159.1*3.6*3.522.0
ZG2.2*82-2.52.2810.52215-209.5*4.4*3.928.0

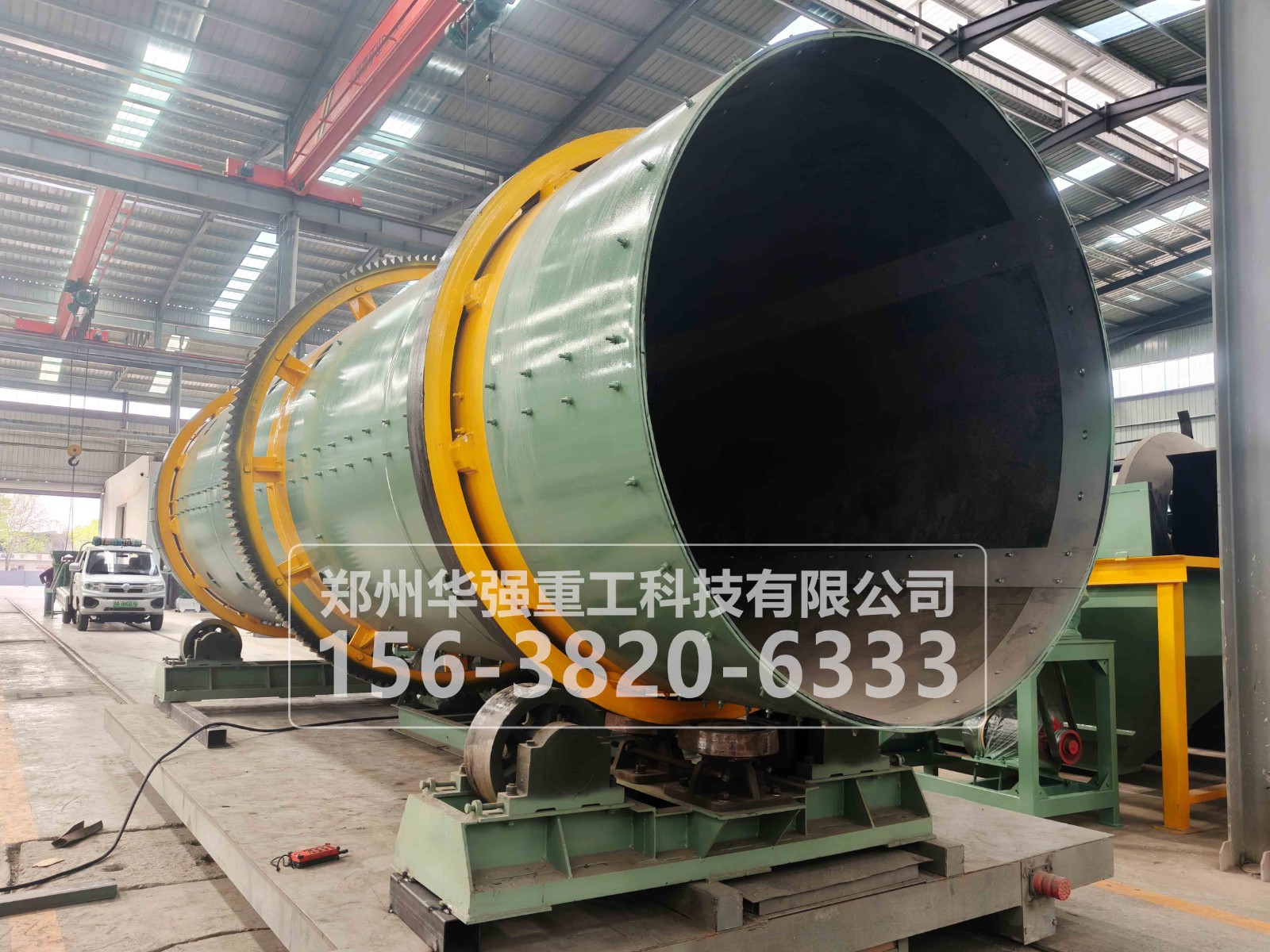

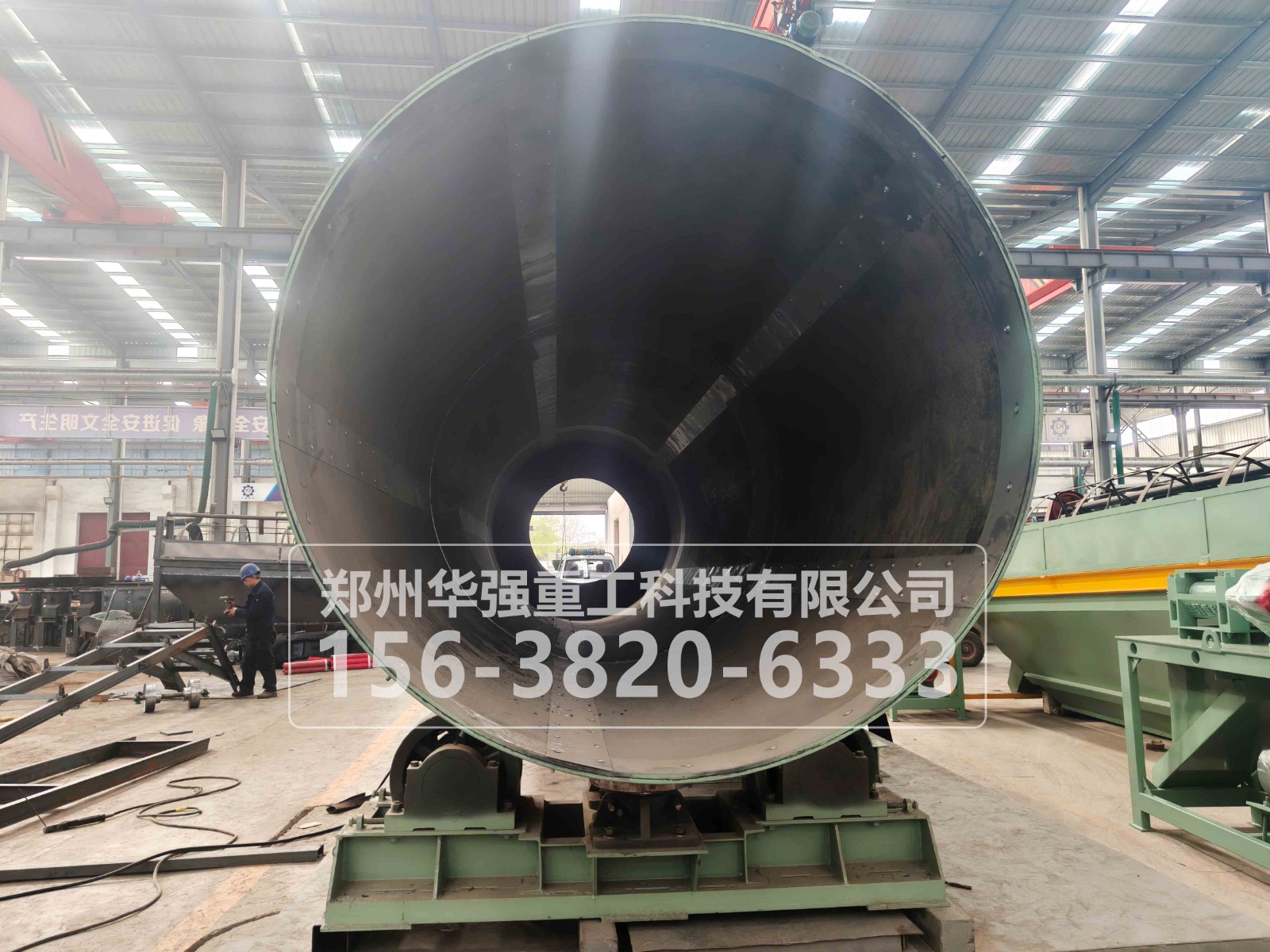

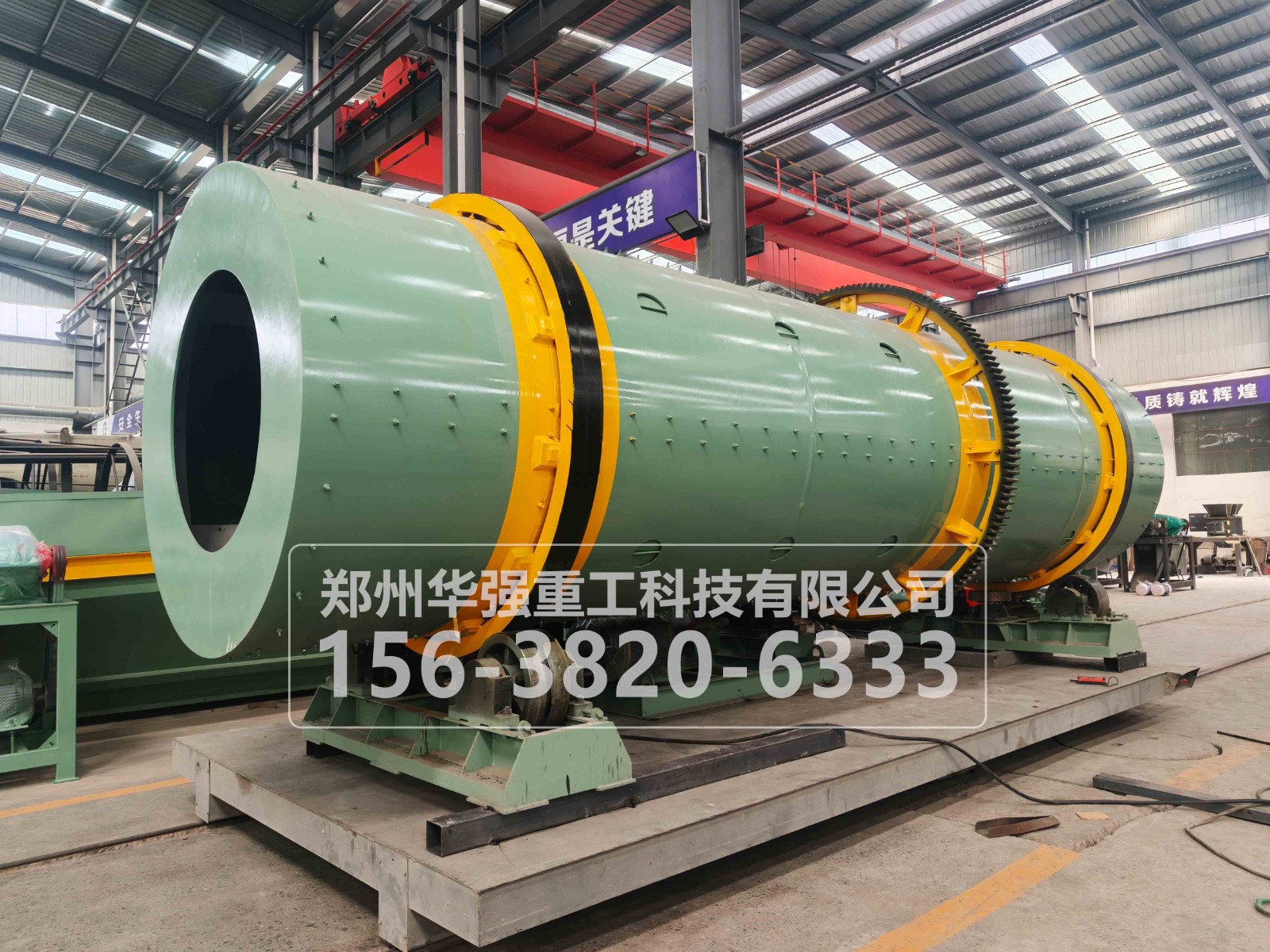

产品图片
